絲桿支撐座角接觸軸承安裝方法

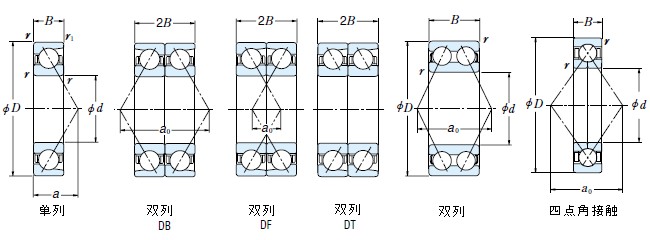

在大多數人的認知中，絲桿支撐座角接觸軸承就兩種安裝方式，一種角接觸軸承背對背DB安裝，另一種即角接觸軸承面對面DF安裝，其實不然，他共有四種安裝方式，另外兩種即單列安裝及串聯DT安裝方式。安裝方式的不同在于受力點的不同。受力點如圖所示，為兩直線交點。
從圖可以得出以下結論：
1、背對背DB安裝時，載荷作用中心處于軸承中心線之外；力作用點跨距較大，故懸臂端剛性較大，當軸受熱伸長時，軸承游隙增大，軸承不會卡死破壞；
2、面對面DF安裝時，載荷作用中心處于軸承中心線之內；結構簡單、拆裝方便，當軸受熱伸長時，軸承游隙減小，容易造成軸承卡死，因此要特別注意軸承游隙的調整；
3、串聯DT安裝的，這時載荷作用中心處于軸承中心線同一側；它適合軸向載荷大，需多個軸承聯合承擔的情況；
4、單列安裝時，看了第三點，大家都不清楚了。只是他承受的軸向載荷較小。
